I FTTH ODN-projekt (Fiber to the Home Optical Distribution Network) erbjuder användningen av Yuanyi-fabrikens högkvalitativa vattentäta fiberoptiska distributionslåda med 16 kärnor betydande fördelar jämfört med traditionella fusionsskarvningsmetoder. Dessa lådor optimerar konstruktionseffektiviteten och utbyggnadshastigheten, vilket ökar lönsamheten. Deras stabila och pålitliga kvalitet gör dem till det föredragna valet för de flesta FTTH-projekt som syftar till 5G, och de är för närvarande den mest moderiktiga 16-kärniga vattentäta fiberoptiska distributionsboxen i Sydamerika.
Typiska tillämpningsscenarier för vattentät fiberoptisk distributionsbox med 16 kärnor inkluderar: snabb utomhustäckning i bostadsområden och storskaliga bredbandsutbyggnader på landsbygden; höga tillförlitlighetskrav såsom järnvägslinjer och videoövervakningsnätverk; och underhållssvåra områden som höghöjdsstolpar och källare där fusionsskarvning är obekvämt.
Yuanyi har konsekvent varit leverantör av vattentät fiberoptisk distributionslåda med 16 kärnor, och tillhandahåller produkter för FTTH ODN-projekt både nationellt och internationellt.

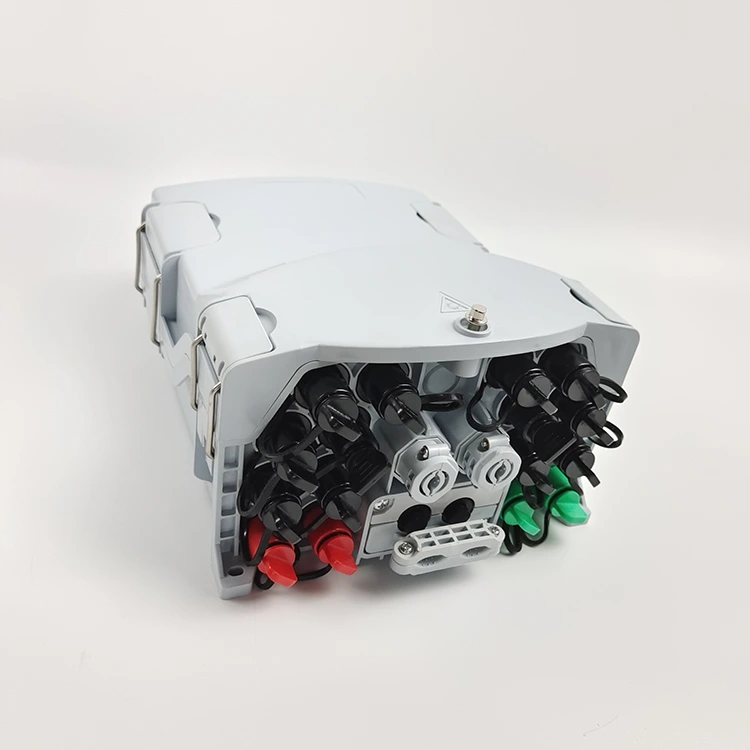

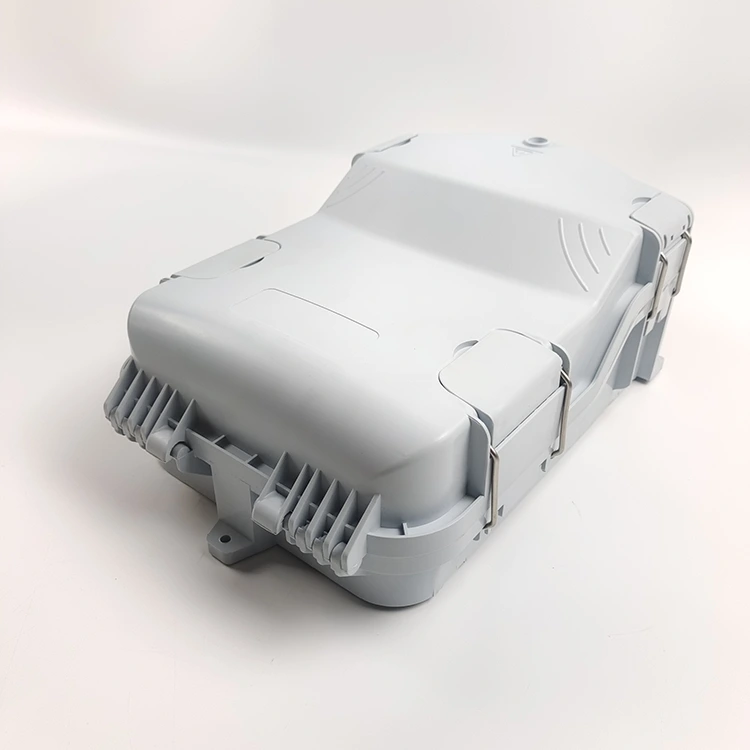

(1) Den vattentäta fiberoptiska distributionslådan med 16 kärnor har en helt sluten design.
(2) Material: ABS, fuktsäker, vattentät, dammtät och anti-aging, med skyddsklass IP68.
(3) Den 16 FO vattentäta fiberoptiska distributionslådan integrerar matar- och drop-in-kabelklämning, fiberoptisk skarvning, fixering, förvaring och kabeldragningsfunktioner.

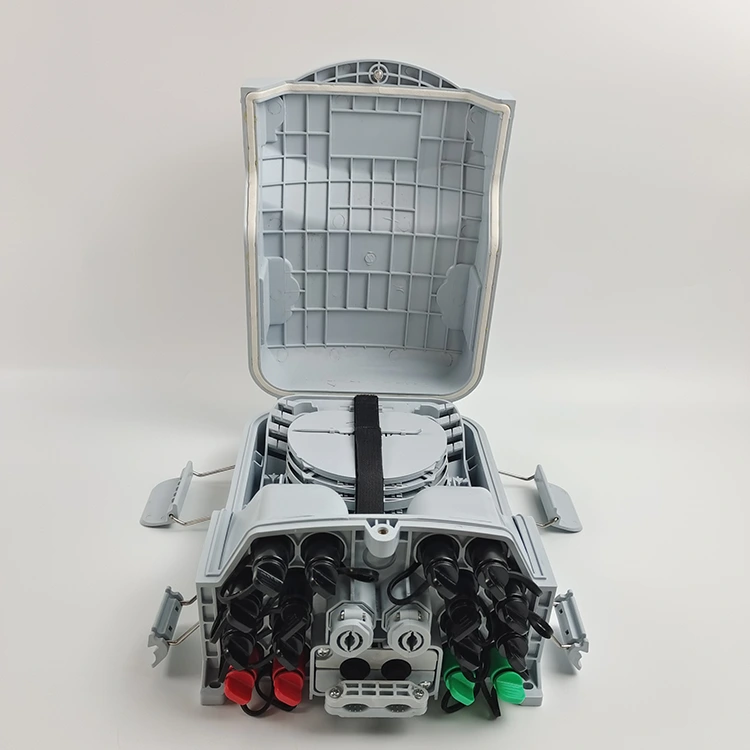

(4) Internt dras optiska kablar, pigtails och patch-kablar oberoende, vilket förhindrar störningar; en miniatyr PLC splitter används för installation, vilket förenklar underhållet.

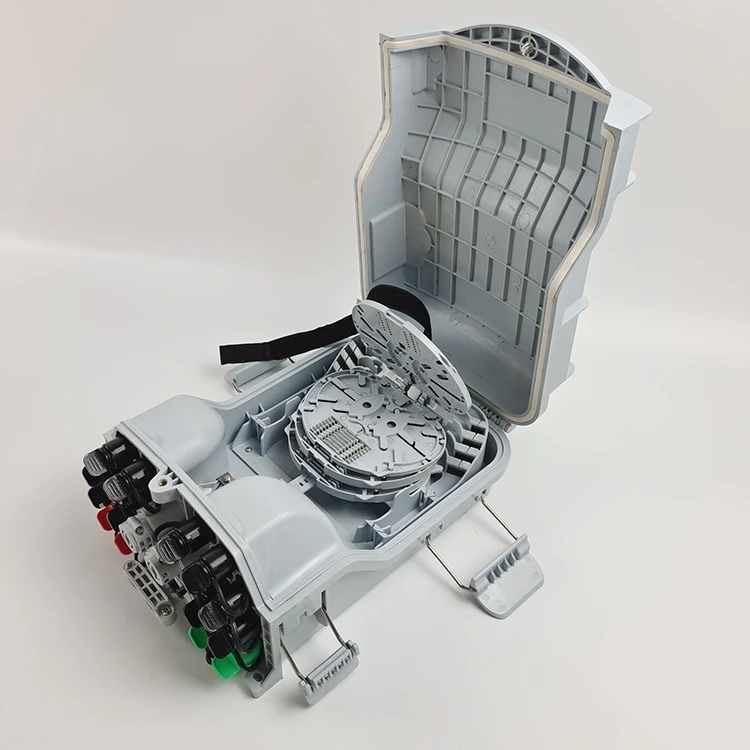

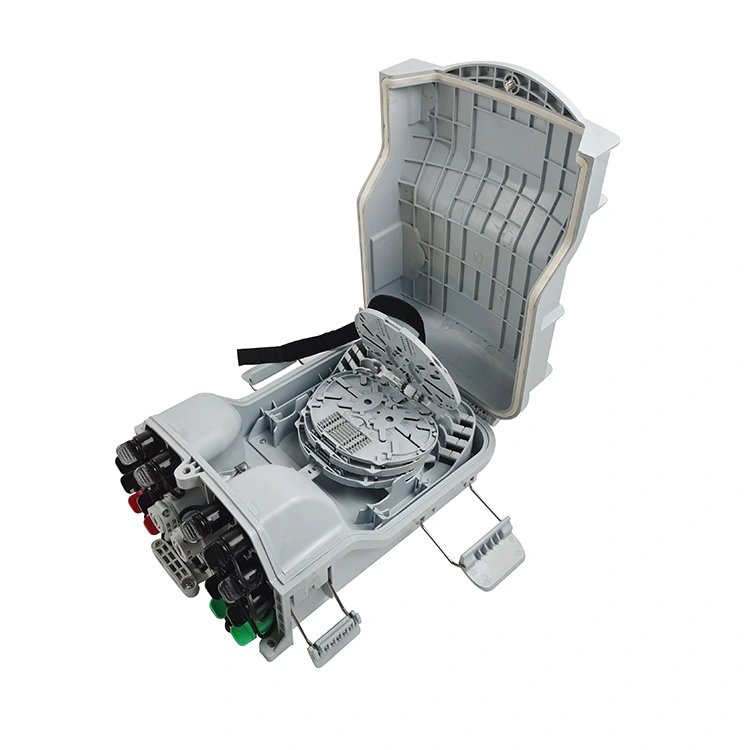

(5) Den vattentäta fiberoptiska distributionslådan med 16 kärnor kan fällas uppåt, vilket gör att matare kan placeras genom gränssnittet för enkelt underhåll och installation.
(6) Boxen kan vägg- eller stolpmonterad, lämplig för både inomhus- och utomhusmiljöer.
|
Föremål |
Specifikation |
|
Art.nr |
Vattentät fiberoptisk distributionslåda med 16 kärnor YY-H002 |
|
Export |
16C |
|
Storlek |
320*214*133mm |
|
Material |
ABS |
|
Vattentät |
IP68 |
|

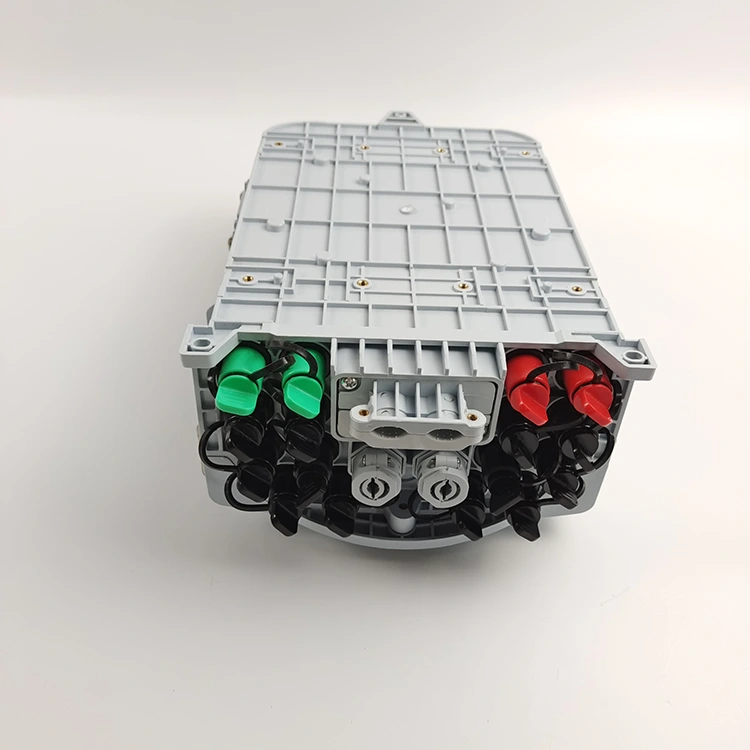

Portkonfiguration 1 |
Stöd 12 st FastConnect-kontakter (kan uppgradera till 16 st) |
|
Min.2 äldre portar för traditionella drop-kablar |
|
|
Kontaktdetaljer |
4 x förterminerad duplex LC/APC-kontakt |
|
8 x Förterminerad Simplex SC/APC-kontakt |
|
|
PLC splitter |
4 mini PLC-delar av ståltyp |
|
Miljökrav |
|
|
Arbetstemperatur |
-40℃～+85℃ |
|
Relativ luftfuktighet |
≤85 % (+30 ℃) |
|
Lufttryck |
70KPa~106Kpa |
|
Huvudsakliga tekniska datablad |
|
|
Insättningsförlust |
≤0,15dB |
|
UPC-avkastningsförlust |
≥50dB |
|
APC returförlust |
≥60dB |
|
Åsksäkert tekniskt datablad |
|
|
Isolationsmotståndet mellan jordningsanordningen och metalldelarna i lådan är inte mindre än 2M Ω/500V (DC); IR≥ 2M Ω/500V |
|
|
Spänningsmotståndet mellan jordningsenheten och lådan och dess metalldelar är inte mindre än 3000V (DC)/min, ingen punktering, ingen överslag; U≥3000V |
|
|
Modell |

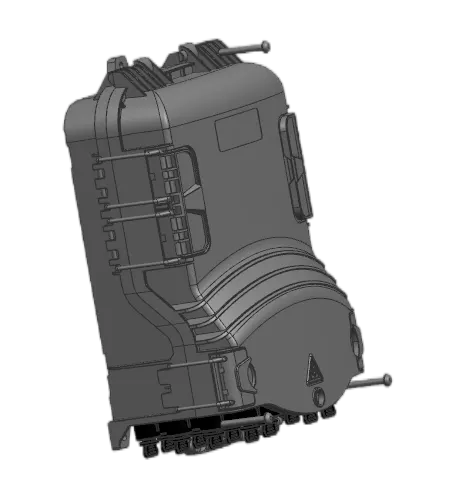

Storlek (bild 1) A*B*C (mm) |
Max kapacitet |
Installationsstorlek (Bild 2) D*E*F(mm) |
In i den största kabeldiametern (mm) |
Maximal storlek på grenhål (mm) |
Vattentät SC/APC-adapter |
|
Vattentät fiberoptisk distributionslåda med 16 kärnor ÅÅ-H002 |
320*214*133 |
48 |
52*166*166 |
ᴓ8~14 |
ᴓ16 |
16 |

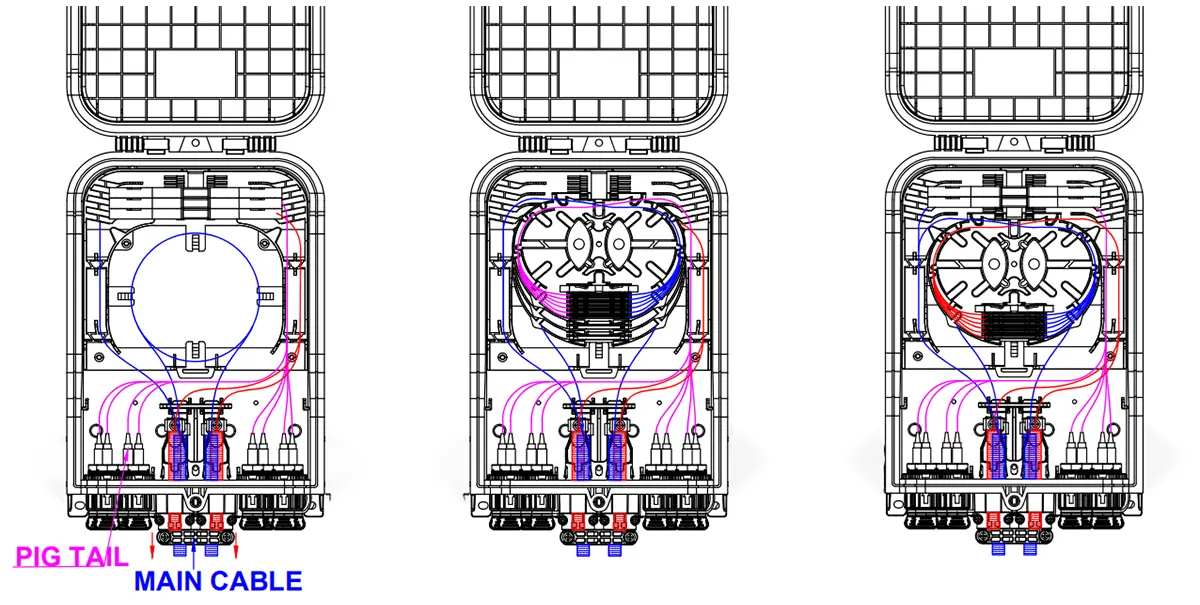

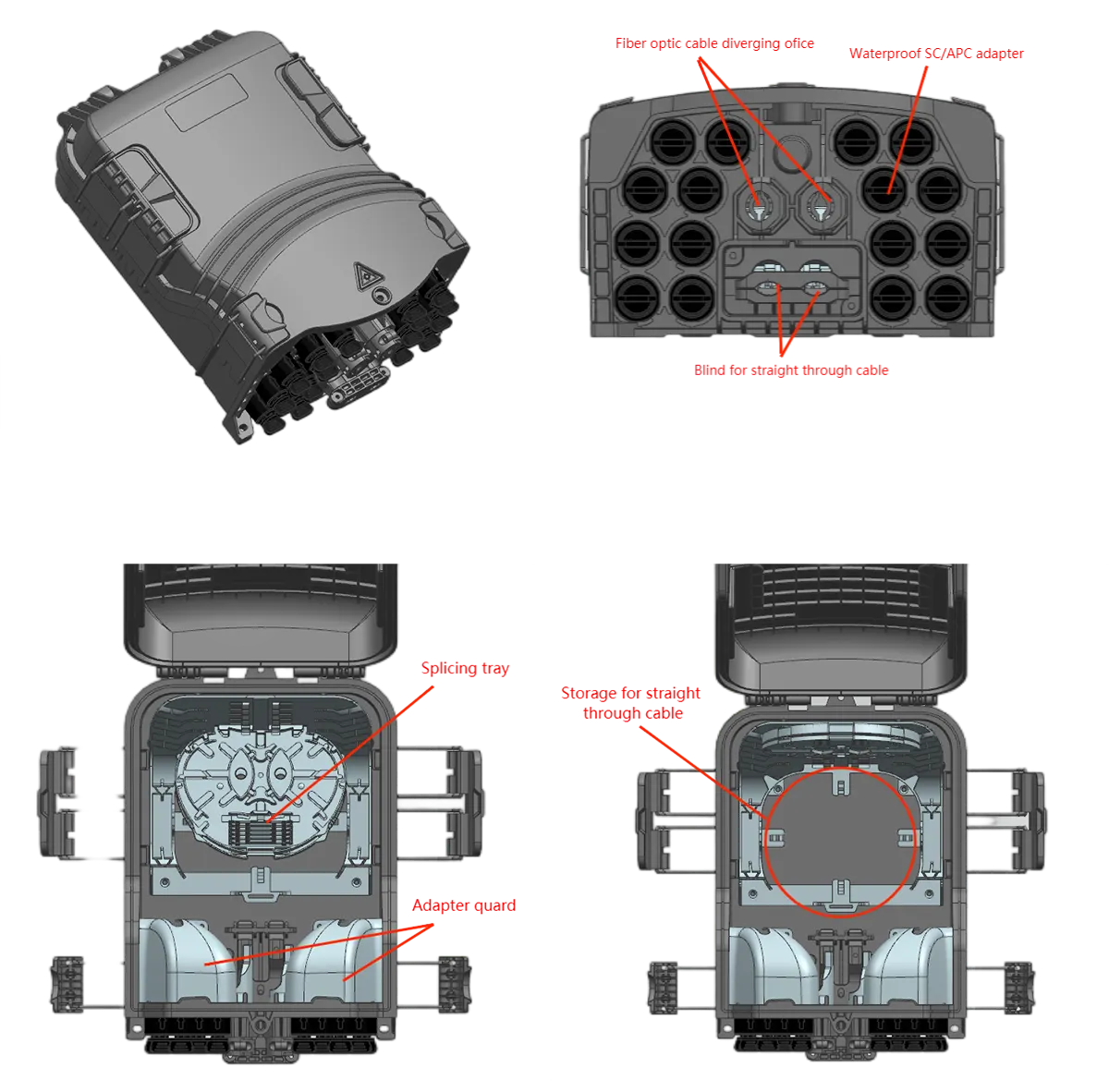

Produktkabelvägar:
Snabbplugg:

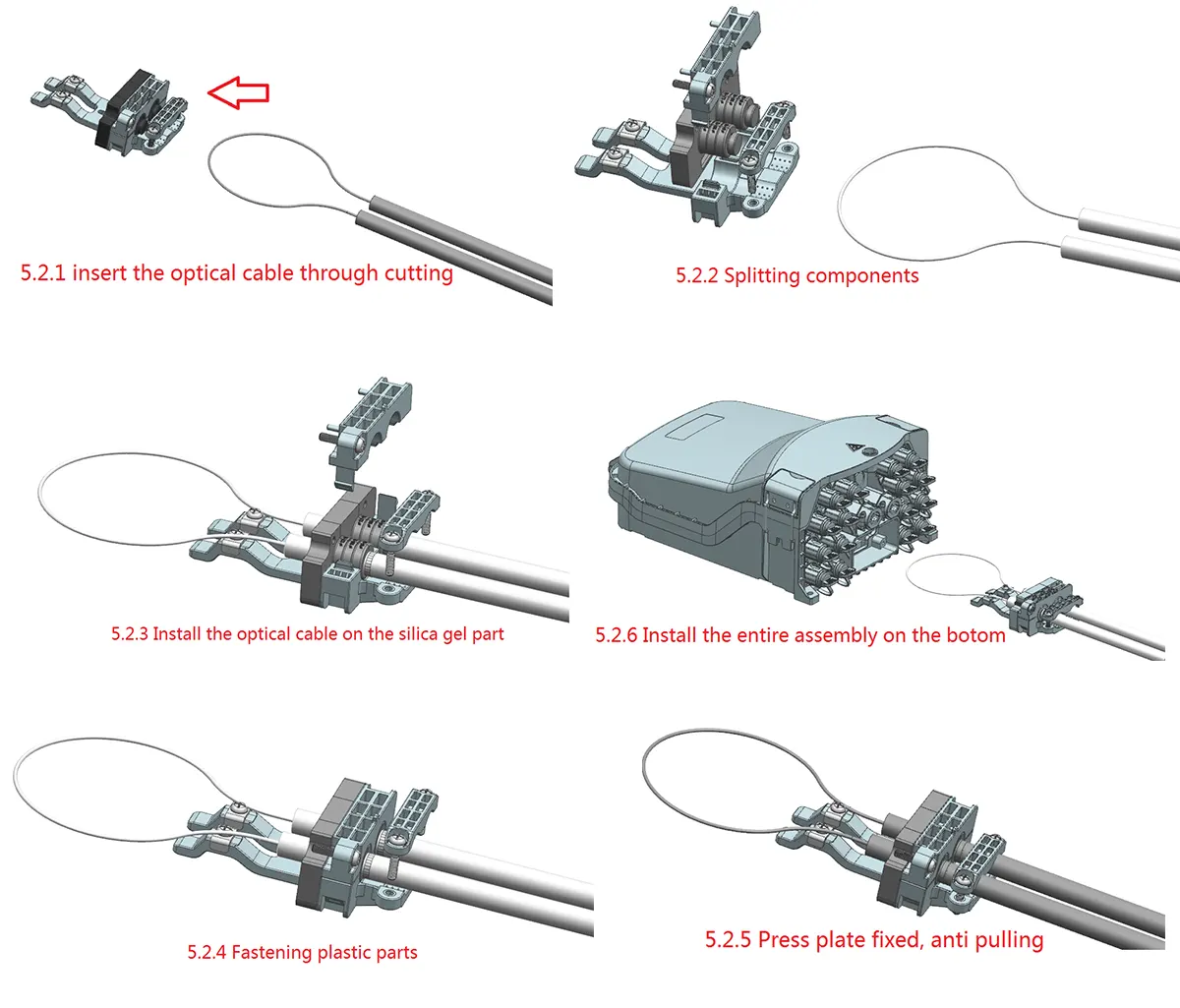

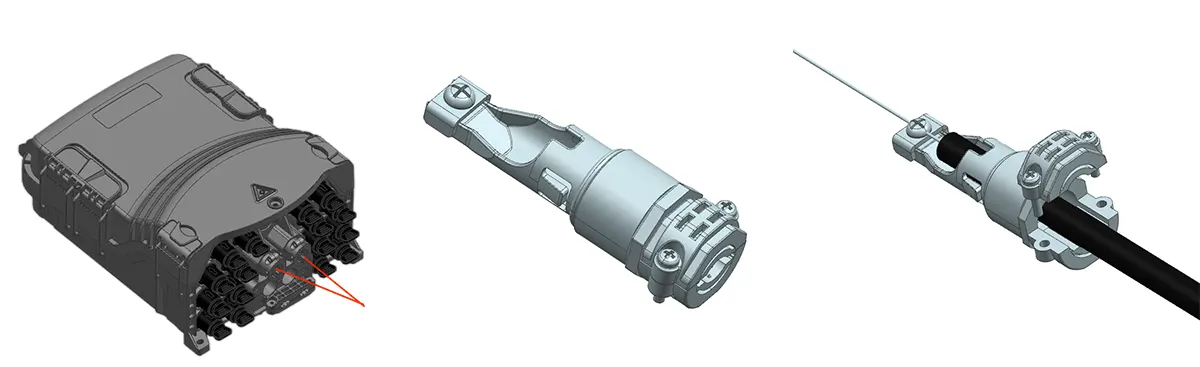

Snabb installation, fastsättning och tätning av rak optisk kabel med Fast Plug.
Fiberoptisk kabelförgrening:
Produktkabelvägar:
Skarvbricka:
|
Punkt |
Skarvbricka A |
Skarvbricka B |
|
Mått (H x B x D; enhet: mm) |
134*104*8 |
134*104*4 |
|
Nettovikt (enhet: kg) |
0.021 |
0.015 |
|
Bild |
|
|
|
Färg |
|
|
|
Material |
PC+ABS |
PC+ABS |
|
Skarvningskapacitet för en bricka (kärnor) |
12, 1 plats för 1/8 PLC |
8 |
Väggfäste:
Borra 3 hål på väggen enligt storleken i Tabell 1, placera expansionsbultar Φ7,5*40, placera lådor i inriktningshålen och fäst med bultar (Figur 4).
Stolpemontering:

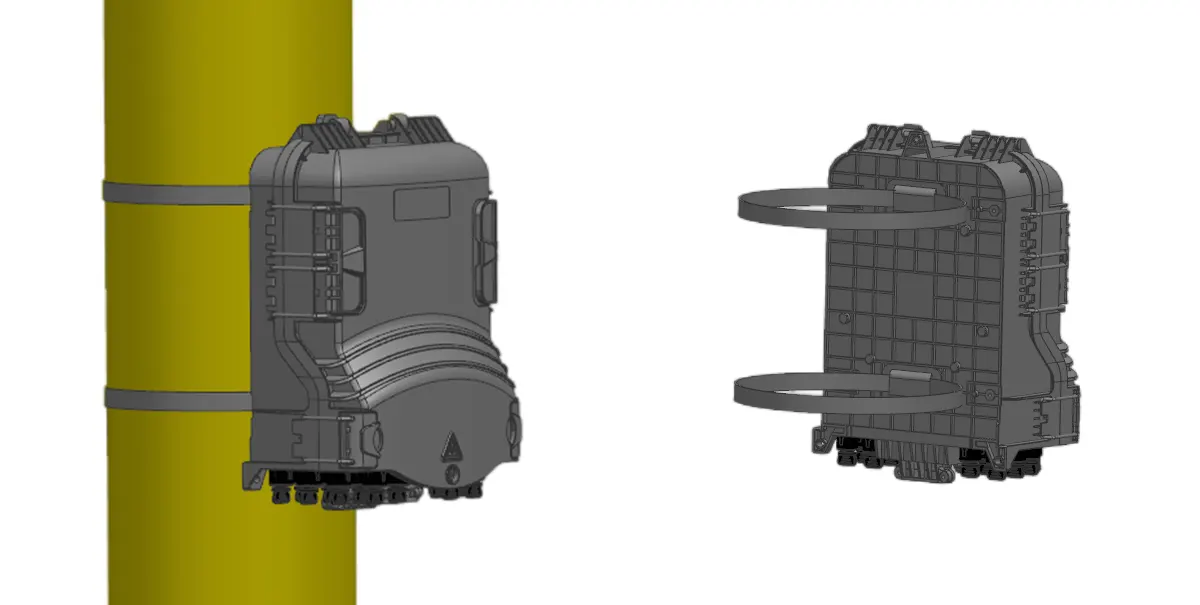

Fäst 1 uppsättning polarringar på stolpen (Figur 5).
Overhead struktur:

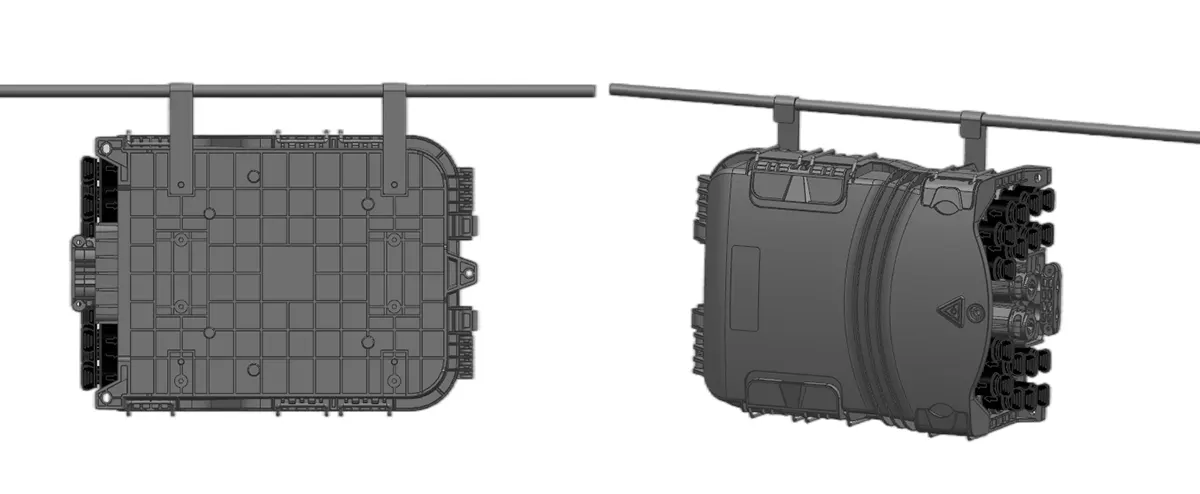

Häng de två dragstängerna installerade på chassit ovanför på järntråden och fixera dem sedan med bultar för att förhindra att chassit ramlar av (Bild(6).
Bild 4 Väggmonterad installation
Bild 5 Stångmonterad installation
Bild 6 Den överliggande strukturen
Bild 7 Vrid pildelen på fiberkontakten moturs och ta ut dammskyddet.
Bild 8 Pildelen på fiberkontakten är ovanför, sätt i fiberkontakten i uttaget och vrid sedan pildelen medurs.
