IP68 vattentät patchkabel

Tillverkad av Ningbo Yuanyi, en professionell tillverkare och leverantör av fiberoptiska komponenter i Kina, är IP68 Waterproof Patch Cord producerad genom kontrollerad anslutningsmontering, fiberpolering, inspektion och optiska testprocesser. Varje färdig sladd testas individuellt före leverans för att bibehålla konsekvent kontakt och optisk prestanda.

Vad är en IP68 vattentät patchkabel?

IP68 Waterproof Patch Cord är en förterminerad fiberoptisk utomhusenhet designad för FTTH-nätverk, utomhusdistributionspunkter, accessnätverk och andra installationer där pålitliga fiberanslutningar krävs i utsatta miljöer.

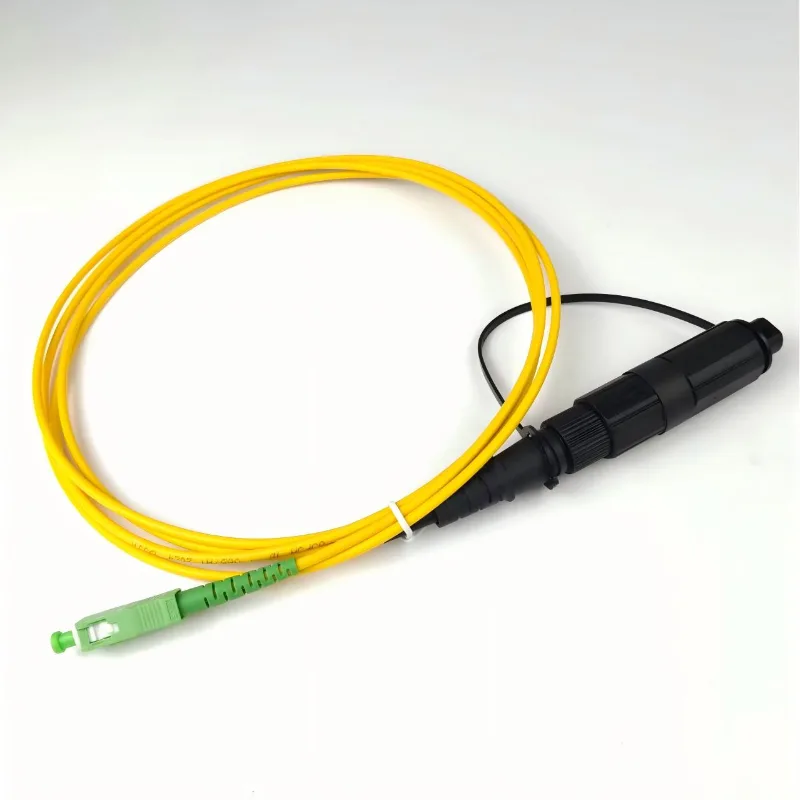

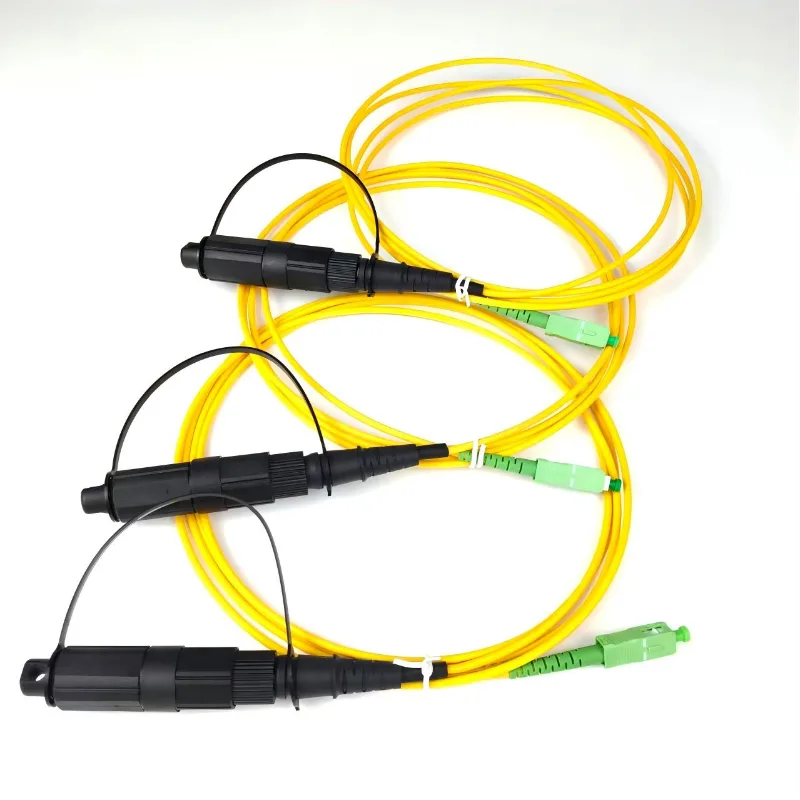

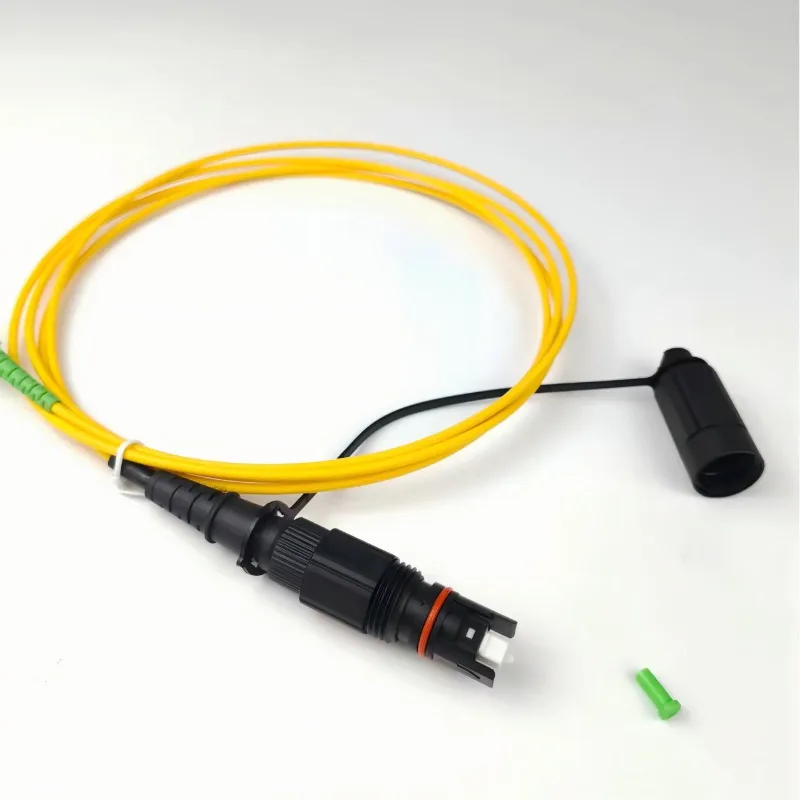

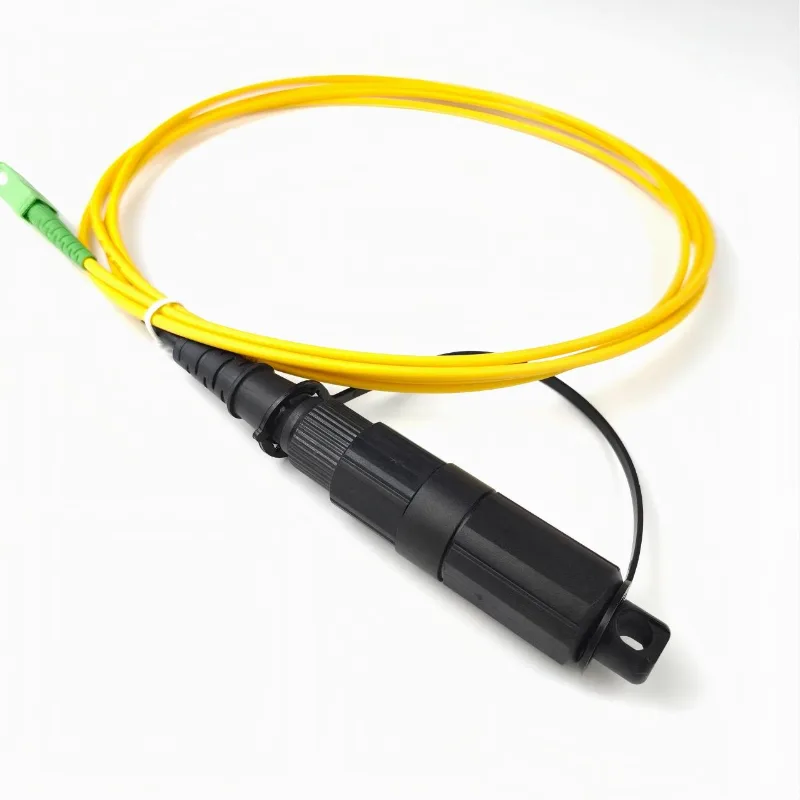

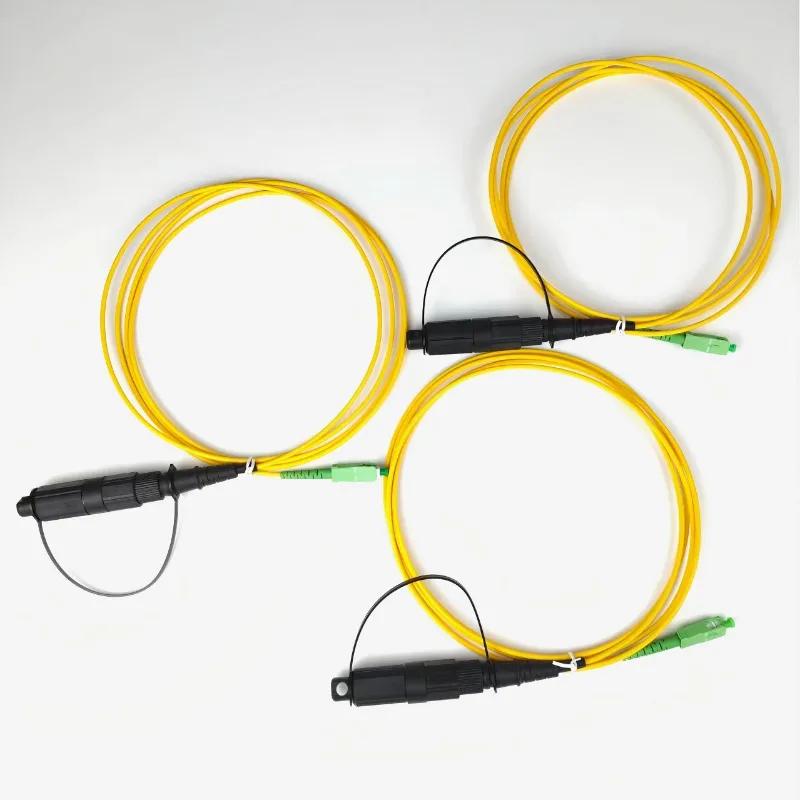

Denna enhet kombinerar en IP68-klassad IPSC vattentät hankontakt med en standard SC/APC-kontakt. Utomhuskontakten är försedd med ett förankrat dammskydd för att skydda anslutningen från damm och fukt när den inte används. Standardfiberkonfigurationen använder OS2 single-mode fiber, medan G.657.A1 böjokänslig fiber är tillgänglig för installationer med strängare routingkrav.

Strukturmaterialspecifikationer

1. Anslutningsparametrar

2. Specifikationer för fiberkabel

Fiberkärna: OS2 enkellägesfiber, 9/125 μm, kompatibel med G.652D; G.657.A1 böjokänslig fiber tillval för smal ledningsdragning

Ytterjacka: LSZH lågrökfri halogenfri material; gul jacka som standard, svart PE utomhusjacka på begäran

Kabel OD: Standard 3,0 mm simplex patchkabel/5,0 mm rund utomhuskabel/fallkabel kompatibel; anpassad ytterdiameter tillgänglig för specialprojekt

Standard lagerlängd: 1m, 2m, 3m, 5m, 10m; valfri icke-standardlängd som stöds av fabriksanpassad produktion

Optisk prestanda (testtillstånd: 23 ℃ omgivningstemperatur)

Nyckelfunktioner

· IP68 vattentät utomhuskontakt för krävande utomhusmiljöer

· Föravslutad design för snabbare fältinstallation och anslutning

· SC/APC-kontakt för standard fibergränssnittskompatibilitet

· OS2 9/125 μm enkellägesfiber som standard

· G.657.A1 fiberalternativ för snävare routing och installationer med högre täthet

· Infogningsförlust ≤0,30 dB

· APC returförlust ≥60 dB

· Driftstemperatur: -40°C till +75°C

· Kompatibel med 3,0 mm simplex patchkabel, 5,0 mm rund utomhuskabel och fiberfallkabel

· Anpassad kabellängd, fibertyp, mantel, kontaktkonfiguration och OEM-märkning finns

· 100 % optisk testning för färdiga sammansättningar

Typiska applikationer

IP68 vattentät patchkabel är lämplig för:

· FTTH-åtkomstnätverk

· Fiberfördelningslådor utomhus

· Fiberåtkomstterminaler

· Basstation och telekominfrastruktur

· Kommunikationsskåp utomhus

· Fiberinstallationer för flyg och vägkanter

· Fiberanslutningar som utsätts för regn, damm och temperaturförändringar

· Föravslutad fiberutbyggnad utomhus

Mekanisk och miljömässig tillförlitlighet

1 Mekanisk prestanda

Draghållfasthet: Statisk axiell spänning ≥100N; optisk förlustökning ＜0,1dB efter belastningsborttagning, lämplig för dragkonstruktion utomhus

Böjmotstånd: 1000 dynamiska böjcykler vid 10 mm radie med förlustfluktuationer ＜0,1dB; Minsta installationsböjningsradie ≥10×kabel OD; Långtids statisk böjningsradie ≥15×kabel OD

Parningscykellivslängd: ≥500 parningscykler för IPSC vattentät kontakt; ≥1000 cykler för SC/APC-kontakt utan försämring av optisk prestanda

Krossmotstånd i sidled: Tål 1000N/100 mm sidotryck, ingen mantelsprickor eller fiberbrott inuti

2 Miljöanpassningsförmåga (passa globala klimatzoner)

Driftstemperatur: -40 ℃ ~ +75 ℃, lämplig för kalla norra Europa och tropiska utomhusutbyggnader med hög temperatur

Lagringstemperatur: -50 ℃ ~ +85 ℃, ingen komponent åldras under långväga sjötransport i förseglade behållare

Åldring i fuktig värme: 1000 timmars lagring under 85 ℃ & 85 % relativ luftfuktighet, inget vattenläckage inuti förseglat hölje, förlustökning ≤0,2 dB

UV-beständighet: 2000 timmars UV-exponeringstest utan sprickor i huset eller tätningsringens elasticitetsfel, garanterar lång livslängd för utomhusinstallation

Produktkonfiguration och anpassning

5.1 Modellkodningsregel (lätt för globala kunder att göra beställningar)

Modellexempel: YY-IPSC-OS2-APCAPC-2M Förklaring: YY = Ningbo Yuanyi Factory, IPSC = Waterproof Connector Type, OS2 = Single Mode Fiber, APCAPC = Both Ends APC Polish, 2M = Kabellängd 2 meter

5.2 Fabriksanpassningsalternativ

Endface Change: SC/UPC blå kontakt tillgänglig för pigtail-änden för att möta olika returförlustkrav

Kabeltypsuppgradering: kompatibel med 3,0 mm patchkabel, 5,0 mm rund utomhuskabel eller släppkabel – välj efter behov

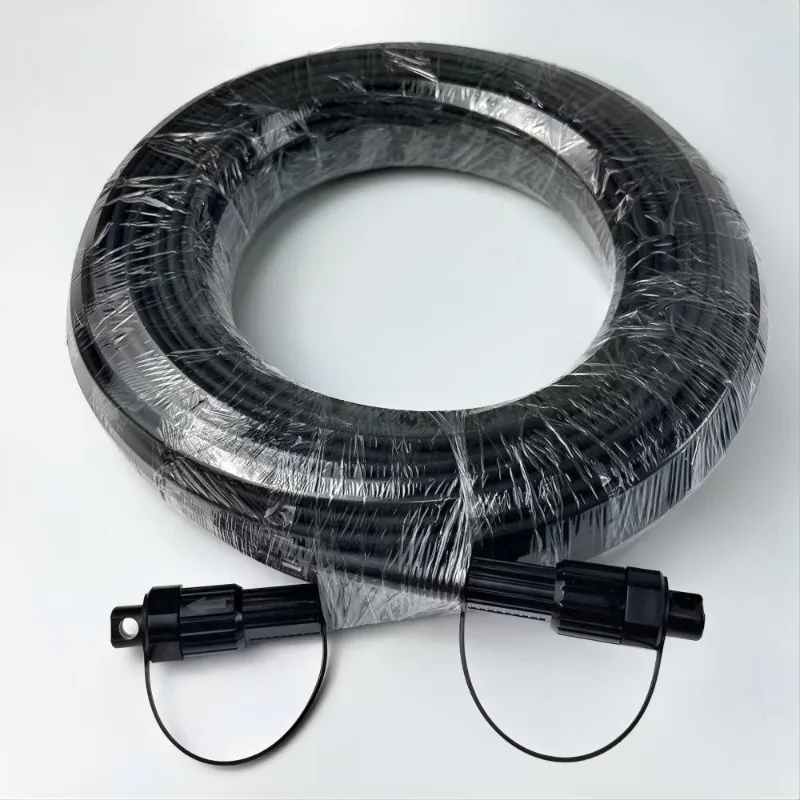

Jacketuppgradering: Gnagartålig modifierad jacka, väderbeständig svart PE-jacka för direkt nedgrävning och tuff luftmiljö

Specialfiberuppgradering: G.657.A1 ultraböj-okänslig fiber för smala rör och täta ledningsscenarier

OEM-varumärke: Anpassad utskrift med kundlogotyp, streckkod för projekttillgång och batchspårningskod; neutral white-label förpackning stöds

5.3 Installationsriktlinjer

Före anslutning

Rengör den keramiska hylsan med en lämplig luddfri optisk rengöringsservett före sammankoppling. Damm eller föroreningar på ändytan kan öka införingsförlusten och minska anslutningssäkerheten.

Vattentät anslutning

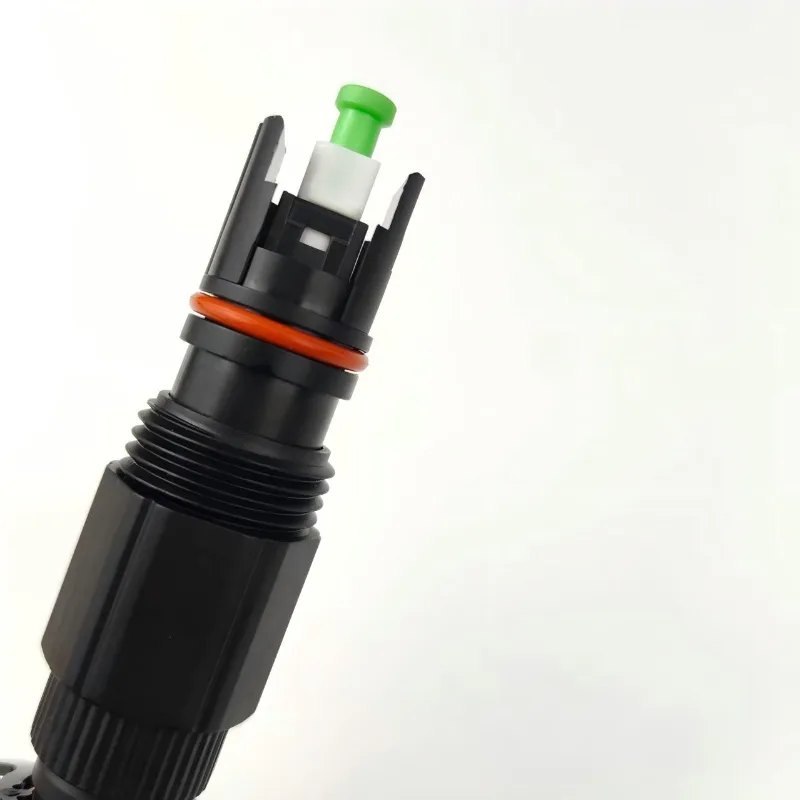

Se till att tätningsområdet är rent och korrekt placerat. Dra åt IPSC-kontakten helt enligt kontaktens design för att säkerställa att tätningsstrukturen är korrekt inkopplad.

Kabeldragning

Undvik skarpa böjar, överdriven dragkraft och direkt belastning på anslutningsstommen. Under installationen, applicera dragkraft på kabeln där så är lämpligt istället för att använda kontakten som en dragpunkt.

Oanvända anslutningar

Håll det tjudrade dammskyddet och kontaktens dammplugg korrekt installerade när kontakten inte används. Detta hjälper till att skydda det optiska gränssnittet från damm, fukt och andra föroreningar.

Förpackning och export

IP68 vattentäta patchsladdar är förpackade enligt kabellängd, kontaktkonfiguration och transportkrav.

Innerförpackning

Varje fiberkabel kan packas individuellt i en skyddande PE-påse eller anpassad förpackning för att minska kontaminering och skador under hanteringen.

Ytterförpackning

Exportkartongerna använder lämpliga korrugerade förpackningsmaterial för att skydda enheterna under inrikestransporter, sjöfrakt, flygfrakt och andra logistikprocesser.

Dokumentation

Inspektionsprotokoll, packlistor och andra exportdokument kan tillhandahållas enligt order- och destinationskrav.

Varför välja Ningbo Yuanyi

Ningbo Yuanyi specialiserar sig på fiberoptiska passiva komponenter och förterminerade fibersammansättningar för telekom- och FTTH-applikationer.

För köpare som köper IP68 vattentäta fiberoptiska patchsladdar från Kina tillhandahåller företaget:

· Intern tillverkning och montering

· Kontrollerade kopplings- och poleringsprocesser

· 100 % optisk testning av färdiga sammansättningar

· Standard och anpassade kabelkonfigurationer

· OEM och support för privata märken

· Flexibla kabellängder och förpackningar

· Stöd för bulk- och projektbaserade beställningar
